Прибор для контроля резьбовых и гладких калибров

        Двухкоординатный прибор модели НИИК-481КМ2 предназначен для измерения линейно-угловых параметров гладких и резьбовых калибров (колец и пробок) цилиндрических и конических: среднего и внутреннего (наружного) диаметров в измерительной плоскости, конусности по среднему и внутреннему (наружному) диаметрам, прямолинейности образующей конуса (цилиндра) по линии среднего диаметра, шага резьбы, отклонения от перпендикулярности базового торца относительно оси измеряемого калибра.
        Прибор состоит из базовой части, включающей в себя основание, узлы для координатных перемещений, стол для установки и крепления калибров, центрирующее устройство, измерительную головку, индуктивные преобразователи, линейные преобразователи и измерительные наконечники, а так же электронного блока управления и персонального компьютера (ПК) со специализированным программным обеспечением Технокоорд – «Резьба».

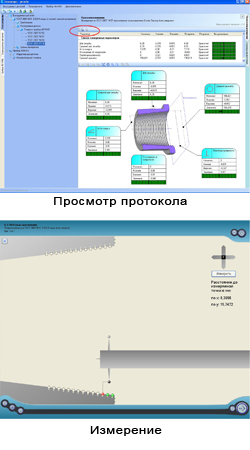

        Измеренные данные представляются в цифровой форме на экране компьютера с возможностью сохранения в базе данных компьютера и распечатки текстовых и графических протоколов.
        Дополнительное оснащение прибора специализированной электро-контактной головкой, позволяет проводить измерение половины угла профиля резьбовых калибров (пробок и колец), с треугольным и трапецеидальным профилем. Управление прибором, перемещение узлов осуществляет оператор, съём измерительной информации, расчёты, оформление протоколов автоматизировны за счёт использования специального программного обеспечения.
        Прибор успешно прошел испытания и имеет СЕРТИФИКАТ "Об утверждении типа средств измерений" Федерального агентства по техническому регулированию и метрологии.
Ocновные технические характеристики:
Диапазон измерений линейных размеров, мм
по координате Y(диаметр измеряемого калибра):
-калибр-пробка: 48-102
-калибр-кольцо:102-150
по координате Х(длина измеряемого калибра)0-130
Пределы допускаемой абсолютной погрешности измерений, мм
-среднего, наружного(пробки) и внутреннего(кольца) диаметров±0,002
-конусности по среднему диаметру±0,0025
-конусности по наружному диаметру±0,0025
-шага резьбы±0,0025
Пределы допускаемой абсолютной погрешности индуктивных преобразователей, мм±0,001
Пределы допускаемой абсолютной погрешности линейных преобразователей, мм±0,002
Дискретность отсчета, мм0,001
Измерительное усилие, Н8,5±2,5
Масса прибора, кг, не более:512
Габариты прибора, мм1210х760х630

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

CЕРТИФИКАТ "Об утверждении типа средств измерений" Федерального агентства по техническому регулированию и метрологии
Формат: jpg.   Размер: 129 КБ.
Прибор для контроля резьбовых калибров НИИК-481КМ2
Формат: wmv.   Размер: 54,1 МБ.
