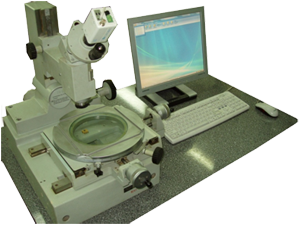

Оптико-электронная измерительная система НИИК-890 «ОптИС»

        Назначение: Система НИИК-890 используется в качестве модуля при модернизации различного измерительного оборудования (микроскопы, координатные измерительные машины, (в т.ч. НИИК-701), приборы для размерной настройки режущего инструмента вне станка, навесная система для настройки и диагностики состояния режущего инструмента на станке с числовым программным управлением).

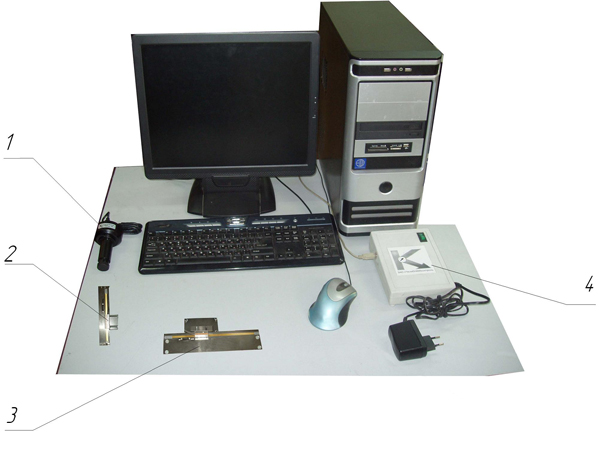

Состав системы НИИК-890 и краткие технические характеристики:

  • Цифровая видеокамера (1) – VEC-535 (5,17 Мп), VEC-335 (3,35 Мп), Sony (1,23 Мп), Olympus, Carl Zeiss;
  • Линейные энкодеры Renishaw (2,3) – дискретность до 0,5 мкм;
  • Электронный блок (4) – НИИК-801;
  • Программное обеспечениеТЕХНОкоорд™.
Разработаны варианты модернизации инструментальных микроскопов:
  • НИИК- 890-01 (модернизация микроскопов УИМ-21, УИМ-23, ДИП-3, ДИП-6);
  • НИИК- 890-02 (модернизация микроскопов Carl Zeiss)
Модернизация микроскопов системой НИИК-890-01
включает в себя следующие этапы:
    1. Замена старой отсчетной системы (оптических шкал, дифракционных решеток, датчиков ПЛП, ПИЛП) на прецизионные линейные энкодеры фирмы «RENISHAW» или других производителей по желанию Заказчика;
    2. Установка нового микропроцессорного электронного блока;
    3. Установка цифровой видеокамеры;
    4. Установка персонального компьютера с программным обеспечением ТЕХНОкоорд™;
    5. Установка приводов и контроллера для автоматизации цикла измерения (опция);
    6. Калибровка микроскопа для уменьшения влияния на точность измерения систематических погрешностей с использованием лазерного интерферометра Renishaw;
    7. Обучение и подготовка персонала к работе;
    8. Адаптация базы данных к номенклатуре Заказчика.

Модернизация микроскопов системой НИИК-890-02
включает в себя следующие этапы:

    1. Установку цифровой видеокамеры на окуляр микроскопа;
    2. Комплектацию рабочего места оператора-контролёра персональным компьютером;
    3. Комплектацию ПК программным обеспечение позволяющим выводить изображение с видеокамеры на экран монитора ПК;
    4. По желанию Заказчика программное обеспечение может содержать модуль создания и хранения протоколов (по образцу Заказчика) проведённых измерений;
    5. Программное обеспечение - модуль определения угловой координаты поворота юстировочной сетки на изображении, с выводом значения угла на экран ПК;
    6. Установку линейных энкодеров Renishaw на каждую ось перемещения, с электронной платой для вывода показаний о перемещении на экран ПК;
    7. Установку кругового энкодера Renishaw на поворотный, предметный столик, с электронной платой для вывода показаний на экран ПК;
    8. Установку универсального программного обеспечения ТЕХНОкоорд™.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

Модернизация микроскопа ДИП-3
Формат: wmf.   Размер: 15,8 МБ.
Контроль резьбового калибра на микроскопе с оптико-электронной системой НИИК-890 «ОптИС»
Формат: wmv.   Размер: 15,2 МБ.
