Координатные измерительные приборы, машины и системы

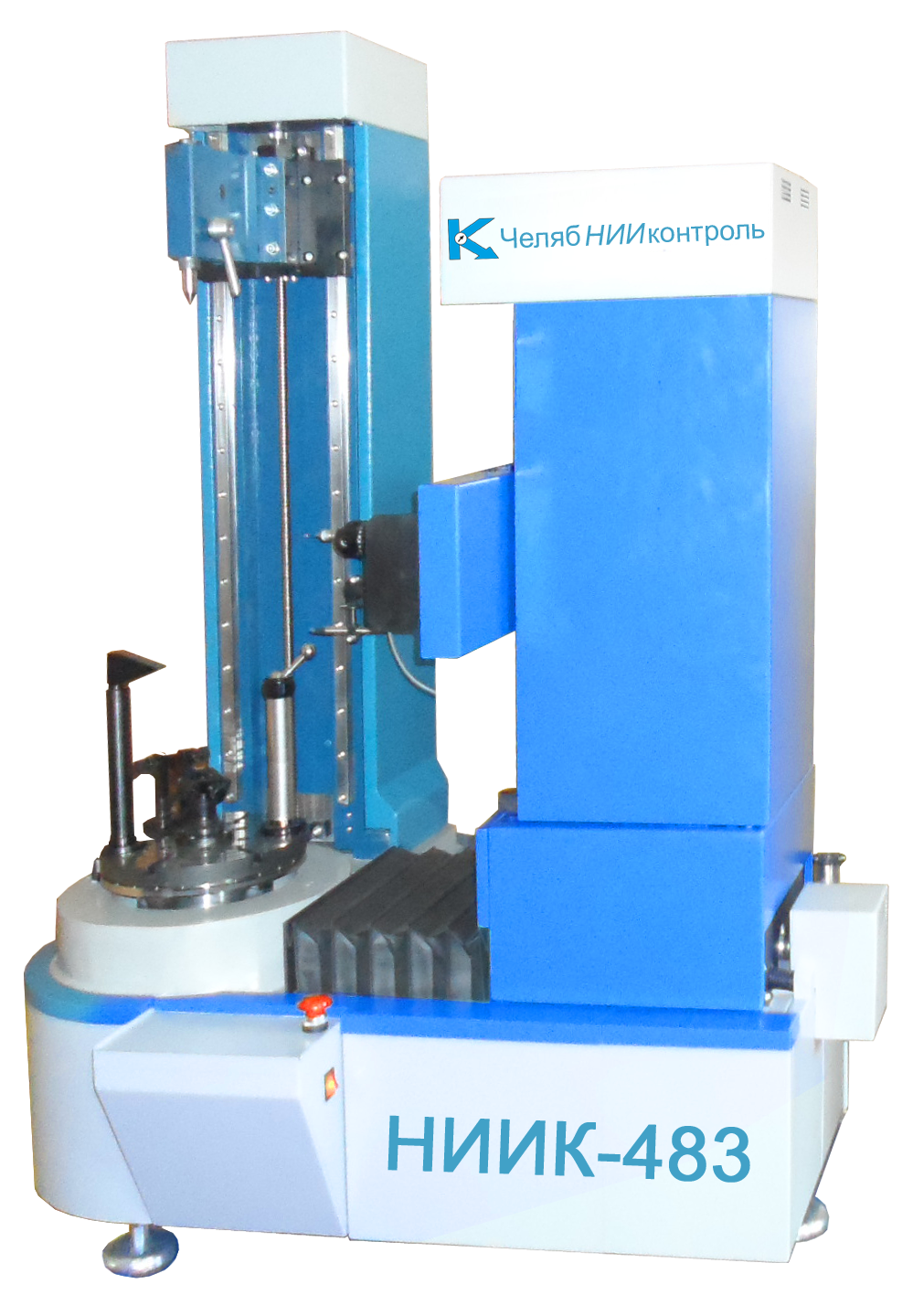

Координатная измерительная система с ЧПУ НИИК-483

         Назначение: измерительная система предназначена преимущественно для измерения линейно-угловых параметров высокоточных деталей и инструментов (тел вращения со сложнопрофильными поверхностями) с диапазоном контролируемых диаметров от 40 до 280 мм:
  • резьбовых и гладких калибров (колец, пробок);
  • зубчатых колёс (валковых, насадных) внутреннего и наружного зацепления;
  • режущих инструментов различных типов и компоновок: червячных фрез, долбяков, шеверов и т.д.
       В базовом исполнении НИИК-483 является трёхкоординатной измерительной системой (линейные координаты Х, Y, Z и угловая координата C).
        Все узлы и части измерительной системы смонтированы на литом чугунном основании (возможен вариант использования специальной станины из композиционного материала на гранитной основе со стальным армированием).
Основные технические характеристики:
Рабочие перемещения кареток, мм
Продольное Х, мм250
Вертикальное Y, мм300
Вращение стола, град360
Диаметр поворотного стола, мм300
Дискретность линейных преобразователей Renishaw, мкм0,05
Дискретность углового преобразователя Renishaw, угловые секунды0,2
Допуск перпендикулярности плоскости стола ходу измерительной каретки (в вертикальной плоскости - ось Y), мм0,0015
Допуск параллельности плоскости стола ходу измерительной каретки (в горизонтальной плоскости - ось X), мм0,0015
Габаритные размеры без учета управляюще-вычислительного комплекса(УВК), мм1200х800х800
Примерная масса, кг700
Нормируемая погрешность измерения (±2 σ), мм±0,002
        В центре основания расположен поворотный стол, оснащённый вертикальным центром для базирования деталей, установленных на оправке, либо центрирующим устройством для установки резьбовых и гладких калибров. Вращение стола по часовой и против часовой стрелки обеспечивается за счёт поворотного двигателя, расположенного под столом в нижней части основания.
       Линейные перемещения измерительной головки в рабочем пространстве выполняет смонтированный на станине комплект из 3-х взаимно перпендикулярных узлов координатных перемещений, каждый из которых обеспечивает движение вдоль одной из осей прямоугольной системы координат. Двухкоординатный поворотный шарнир обеспечивает изменение положения измерительной головки в рабочей зоне в зависимости от типа контролируемого изделия. За счет дополнительной оснастки (удлинителей и сборных измерительных наконечников разной конструкции: Г-образных, типа «звёздочка» и т.д.) обеспечивается измерение труднодоступных элементов детали. По заказу НИИК-483 может быть оснащен моторизированным поворотным устройством и сканирующей измерительной головкой. Отсчёт линейных и угловых перемещений осуществляется по соответствующим высокоточным преобразователям Renishaw.
        Контроль насадных деталей может производиться как с непосредственной установкой на поворотный стол, так и в центровых оправках. При этом оправки заказываются дополнительно.
        Для базирования в центрах оправок с измеряемыми деталями поворотный стол оснащается нижним центром и поводковым устройством. Бабка с верхним центром установлена на дополнительной боковой колонне. Перемещение каретки с бабкой обеспечивается электромеханическим приводом с ручным управлением.
      Управление линейными перемещениями измерительной головки и поворотом стола в автоматическом цикле и режиме наладки обеспечивается с помощью универсального программного обеспечения ТЕХНОкоорд™.

      Состав управляющего вычислительного комплекса:
  • система управления Siemens;
  • персональный компьютер;
  • набор интерфейсных соединений;
  • выносной пульт управления;
  • программное обеспечение ТЕХНОкоорд™.
       Программное обеспечение ТЕХНОкоорд™ позволяет:
  • управлять измерительной системой НИИК – 483 в ручном и автоматическом режиме;
  • обеспечивать работу системы как в online режиме (реальные измерения), так и в offline режиме симуляции по CAD-модели (который позволяет экономить время и ресурсы);
  • за счет удобного графического интерфейса значительно упрощаются процессы программирования циклов измерения, анализа информации и проведения необходимых расчётов, а также формирования отчетов о результатах контроля в простой и наглядной форме.
       На сегодняшний день программное обеспечение для координатно-измерительной системы НИИК-483 ТЕХНОкоорд™ может обеспечить измерения следующих параметров деталей и инструментов со сложнопрофильными поверхностями:

    Детали и режущий инструмент с эвольвентными поверхностями (зубчатые колёса, шевера, долбяки и др.):

Для контроля кинематической точности выбран комплекс, состоящий из:
  • радиального биения зубчатого венца (радиальная составляющая);
  • колебания длины общей нормали (тангенциальная составляющая).
Для контроля норм плавности:
  • отклонения шага;
  • погрешность профиля.
Для контроля норм контакта зубьев:
  • отклонения направления зубьев
Для норм бокового зазора:
  • отклонения длины общей нормали.

    Резьбовые калибры (в т.ч. нефтегазового сортамента):

Для проведения полного анализа годности резьбового калибра производятся расчёты:
  • среднего диаметра резьбового калибра в основной плоскости (для калибров с треугольным профилем);
  • наружного и внутреннего диаметра резьбового калибра в основной плоскости (для калибров с трапецеидальным профилем);
  • шага резьбы;
  • конусности по среднему диаметру для наружной (внутренней) резьбы с треугольным профилем;
  • конусности по внутреннему диаметру для наружной (внутренней) резьбы с трапецеидальным профилем;
  • перпендикулярность базового торца к оси резьбовой поверхности;
  • угол конуса резьбовой поверхности;

   Червячные фрезы:

Для контроля параметров червячных фрез производятся следующие расчеты:
  • радиальное биение по наружному диаметру фрезы;
  • наибольшая разность соседних окружных шагов;
  • накопленная погрешность окружного шага;
  • передний угол;
  • угол наклона стружечных канавок;
  • отклонение направления стружечных канавок;
  • высота зуба;
  • осевой шаг.
* В зависимости от номенклатуры Заказчика количество контролируемых параметров может быть увеличено.


Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

Координатная измерительная система НИИК-483
Формат: wmv.   Размер: 11,1 МБ.
ТЕХНОкоорд-4К™: демонстрация измерения долбяка на КИМ НИИК-483
Формат: wmv.   Размер: 74 МБ.
Краткая информация о НИИК-483 для печати
Формат: pdf.   Размер: 5,6 МБ.

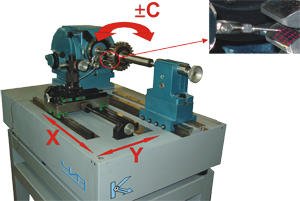

Прибор универсальный трёхкоординатный с ручным управлением НИИК-484

       Назначение: Для измерения параметров червячных чистовых фрез классов точности АА, А, В и С по ГОСТ 9324-80 по следующим параметрам: радиальное биение буртиков фрезы; торцовое биение буртиков фрезы; радиальное биение по наружному диаметру фрезы; наибольшая разность соседних окружных шагов; накопленная погрешность окружного шага; передний угол; угол наклона стружечных канавок; отклонение направления стружечных канавок; высота зуба; осевой шаг.
       Прибор может использоваться для контроля зубчатых колёс, долбяков, шеверов и других тел вращения со сложнопрофильными поверхностями.
        Управление прибором, перемещение узлов осуществляет оператор, съем измерительной информации, расчеты, оформление протоколов автоматизированы за счет специализированного программного обеспечения.

Основные технические характеристики:
Диапазон контролируемых параметров, ммот 40 до 380
Цена деления индикатора SILVAC, мм0,001
Пределы измерения по оси X, ммот 0 до 250
Пределы измерения по оси Y, ммот 0 до 170
Габариты прибора, мм, не более1000×630×500
Масса прибора, кг, не более470
Нормируемая погрешность измерения (±2 σ), мм ±0,004

        В декабре 2007г ГЦИ СИ ФГУ «Челябинский ЦСМ» провёл испытания прибора модели НИИК-484, а в мае 2008г на прибор был получен СЕРТИФИКАТ "Об утверждении типа средств измерений" Федерального агентства по техническому регулированию и метрологии.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

СЕРТИФИКАТ "Об утверждении типа средств измерений" Федерального агентства по техническому регулированию и метрологии
Формат: jpg.    Размер: 129 КБ.
Координатная измерительная система НИИК-484
Формат: wmv.    Размер: 43,3 МБ.
