Приборы для измерения геометрических параметров
резьбовых и уплотнительных элементов труб и муфт
нефтегазового сортамента

Универсальные средства измерения - приборы НИИК-100

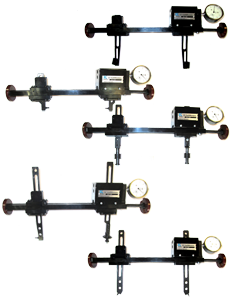

        Приборы НИИК-100 (двадцать модификаций) предназначены для поэлементного измерения геометрических параметров резьбовых и уплотнительных поверхностей труб и муфт нефтегазового сортамента в цеховых и лабораторных условиях. Универсальность конструкций приборов, комплектация наборами сменных модулей и наконечников позволяет проводить контроль различных типоразмеров (от 60 до 340 мм) и конструкций соединений (НКТ, НКМ, ОТТМ, ОТТГ, ТБО, ОГ, API Battress, VAM, NewVAM, TMK GF, TMK FMT, TMK FMC и др.) с конусностью от 1:4 до 1:32.
        Входящие в состав НИИК-100 измерительные приборы рекомендуется использовать совместно для непосредственной комплексной оценки всех контролируемых параметров резьбового соединения. Допускается и автономное использование приборов для контроля отдельных линейно-угловых параметров.
        Каждая модификация приборов НИИК-100 может иметь несколько исполнений в зависимости от размеров контролируемых труб или муфт и конусности.
        В 2016г. для приборов НИИК-100 получено Свидетельство об утверждении типа средств измерений (Государственный реестр № 63556-16, приказ № 350 от 28.03.2016)


        НИИК-100/01У - универсальный прибор для измерения внутреннего диаметра и овальности резьбы муфт, наружного диаметра и овальности резьбы труб, наружного диаметра резьбы муфт, внутреннего диаметра резьбы труб, диаметра, овальности и разности диаметров, на основании которой определяется конусность гладкой уплотнительной поверхности труб и муфт. Гибкость, быстрая переналадка, комплектация любыми наборами сменных модулей и наконечников в зависимости от номенклатуры Заказчика.

Универсальный прибор для контроля труб и муфт НИИК-100/01У
Формат: wmv.   Размер: 180 МБ.

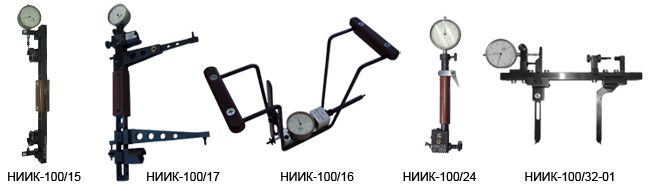

        При стабильной номенклатуре измеряемых элементов трубных соединений и больших объемах выпуска свою эффективность доказали приборы с более узкой специализацией: НИИК-100/15, НИИК-100/16, НИИК-100/17, НИИК-100/17-05, НИИК-100/24, НИИК-100/32-01, предназначенные для измерения различных параметров уплотнительных поверхностей (диаметров в заданной плоскости, конусности) труб и муфт.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

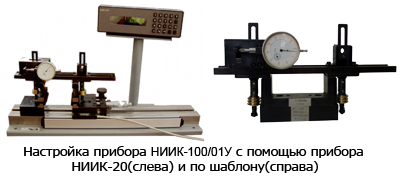

        Для настройки приборов поставляется комплект специальных настроечных шаблонов (конструкция, количество и исполнительные размеры зависят от номенклатуры Заказчика) или универсальный прибор настройки НИИК-20.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

        Приборы НИИК-100/21(индикаторный) и НИИК-100/21Э(с цифровым отсчетным устройством) предназначены для измерения расстояния от торца муфты до упорного уступа резьбовых соединений.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

        Прибор модели НИИК-100/22 предназначен для измерения высоты сбега резьбы (отклонения от номинального положения дна впадины) трапецеидальной конической резьбы ниппельного конца труб.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

        Прибор НИИК-100/31 предназначен для измерения отклонения размера шага резьбы у нефтяных труб и муфт по ГОСТ 631-75, ГОСТ 632-80, ГОСТ 633-80, ГОСТ 7909-56 и замков к ним по ГОСТ 5286-75 и ГОСТ 7918-75.
        Прибор можно применять для измерения трапецеидальной резьбы со специальными наконечниками.

        Диапазон условных диаметров контролируемых резьб:
  • труб от 50 мм до 426 мм
  • муфт от 73 мм до 426 мм

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

        Прибор НИИК-100/32 предназначен для измерения разности диаметров, на основании которой определяется конусность муфт по среднему диаметру резьбы.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru


        Прибор НИИК-100/33 предназначен для измерения разности диаметров, на основании которой определяется конусность наружной резьбы труб по ГОСТ 632-80, ГОСТ 633-80, а также ниппелей замков для бурильных труб по ГОСТ 5286-75.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

        Прибор НИИК-100/34 предназначен для измерения высоты профиля резьбы нефтяных труб по ГОСТ 631-75, ГОСТ 632-80, ГОСТ-633-80, ГОСТ 7909-56. Диапазон измерений от 0 до 4 мм.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

        Прибор НИИК-100/35 предназначен для измерений высоты профиля внутренней конической резьбы муфт по ГОСТ 632-80 и 633-80.
Диапазон измерений от 0 до 4 мм.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

        Прибор НИИК-100/36 предназначен для измерений разности диаметров, на основании которой определяется конусность по среднему диаметру резьбы муфт.
Диапазон измерений от 140 до 250 мм.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

        Прибор НИИК-38 для измерения выпуклости (вогнутости) стенок и высоты сварного шва стальных гнутых замкнутых сварных квадратных и прямоугольных профилей, предназначенных для строительных конструкций.

Техническая документация: паспорта, руководства по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

Каталог наконечников и переходников на комплект приборов НИИК-100 для измерения параметров резьбовых и уплотнительных элементов труб и муфт нефтегазового сортамента.
Формат: pdf.   Размер: 5 МБ.
